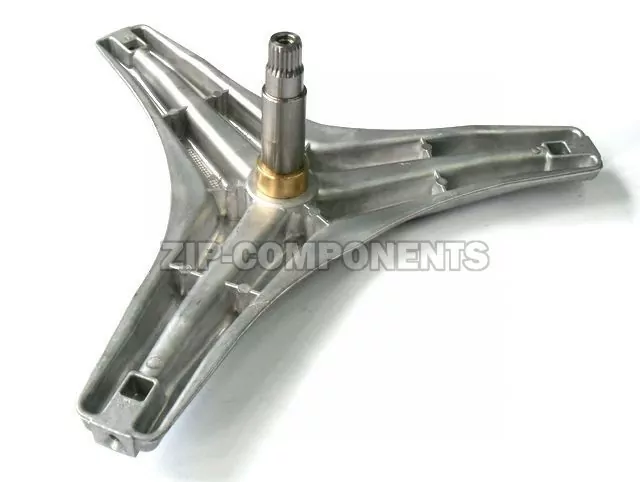

Крестовина барабана для стиральной машины LG 4434ER1002H

Крестовина барабана для стиральной машины LG 4434ER1002H - компонент для стиральных машин, который Вы можете купить по низкой цене с доставкой по всей России в нашем интернет-магазине zip-components.

Если Вы затрудняетесь с выбором крестовины, то воспользуйтесь помощью любым удобным способом (Чат, телефон, email, форма для подбора). Наши менеджеры помогут подобрать Вам крестовины по оригинальному каталогу запчастей.

Мы имеем прямые контракты на поставку запасных частей для стиральных машин и можем предложить более выгодную цену на такой товар, как - крестовина барабана для стиральной машины lg 4434er1002h, чем конкуренты. Воспользуйтесь кнопкой "Нашли дешевле?", если Вы нашли более выгодное предложение в интернете. Мы снизим стоимость товара.

1. Краткое описание
Крестовина барабана LG 4434ER1002H — силовой опорный узел, который удерживает барабан стиральной машины на валу и передаёт вращение от двигателя. Деталь воспринимает радиальные и осевые нагрузки при стирке и отжиме, поэтому от её состояния зависят устойчивость барабана, уровень шума и вибрации. Крестовина рассчитана под подшипники 6205 и 6206, сальник 37×66×9,5/12 и вал длиной 116 мм. Применяется в стиральных машинах LG с прямым приводом (Direct Drive Inverter) с загрузкой 3,5–7 кг. Своевременная замена предотвращает разрушение подшипников, биение барабана и дорогостоящую замену бака в сборе.

2. Назначение и применение
Крестовина является опорным узлом внутреннего барабана. Она фиксирует барабан на главном валу и обеспечивает стабильное вращение при высоких оборотах отжима. Замена требуется, когда в посадочных местах подшипников появляется люфт, вал начинает «гулять», а барабан бьёт при отжиме. Деталь применяется в стиральных машинах LG с фронтальной загрузкой и прямым приводом, где используется крестовина данного типоразмера.

3. Основные характеристики
Параметр    Значение
Тип детали    Крестовина барабана (опорный узел, фланец)
Артикул    4434ER1002H
Бренд    LG
Производитель    EBI
Код производителя    COD.722 (EBI722, 09EB722LG)
Подшипники    6205 (25×52×15) и 6206 (30×62×16)
Сальник    37×66×9,5/12 мм
Диаметр втулки под сальник    37 мм
Высота втулки под сальник    18 мм
Полная длина вала    116 мм (в части каталогов — 116,4 мм, 117 мм, 120 мм — расхождение)
Расстояние между упорами подшипников    60 мм
Расстояние от втулки до внешнего подшипника    60 мм
Расстояние от посадки внешнего подшипника до крепления шкива    37 мм
Радиус от оси вала до отверстий крепления    235 мм
Посадка внутреннего подшипника    30 мм
Посадка внешнего подшипника    25 мм
Шлицевой диаметр    22 мм
Крепление шкива    болт М10 (торцевой болт М8)
Крепление к барабану    3 отверстия с резьбой М8
Расхождения источников по размерам: полная длина вала указывается как 116 мм, 116,4 мм, 117 мм и 120 мм; в одном источнике встречается 115 мм. Это расхождения каталогов и партий, а не взаимозаменяемые исполнения; перед заказом необходимо сверить посадочные размеры с демонтированной деталью.

Совместимые бренды: LG.

Альтернативные коды (подтверждённые): 4434EN1002A, 4434ER1002A, 4434ER1002B, 4434ER1002F, 4434ER1002G

Основной артикул 4434ER1002H в списке аналогов не дублируется. Внутренние коды магазинов и сайтов в карточку не включены.

4. Признаки неисправности
Стук и скрежет при вращении барабана, усиливающиеся на отжиме.

Люфт барабана рукой при выключенной машине.

Биение барабана на высоких оборотах, сильная вибрация корпуса.

Нарастающий гул или металлический скрип, указывающий на разрушение подшипникового узла.

Ржавые подтёки на белье после стирки — следствие коррозии крестовины и разрушения сальника.

Протечки из-за износа сальника.

Эксплуатация с неисправной крестовиной опасна тем, что разрушенный узел ускоряет износ подшипников и вала, приводит к разгерметизации бака, повреждению барабана и, в запущенных случаях, к заклиниванию барабана с риском повреждения двигателя и электроники.

5. Полный список совместимых моделей (подтверждённые)
Совместимость подтверждена для следующих моделей LG (список не является исчерпывающим; применимость уточняется по сервисному номеру или маркировке на баке):

DWD-16400FD

NWD-16400FD

WD-14220FD, WD-14220FDB, WD-14220FDN, WD-14220FDQ

WD-14223FD, WD-14225FD, WD-14226FD

WD-14320FD

WD-14330FD, WD-14330FDN

WD-14340FD, WD-14341FD

WD-14350FD, WD-14351FD

WD-16220FD

WD-16320FD

WD-16330FD

WD-16340FD

WD-16345FD

WD-16351FD

WD-16400FD

WD-16401FD

AWD-16330FD

Подтверждённых моделей других брендов в проверенных источниках не найдено; крестовина применяется в технике LG.

6. Важно
Проверьте артикул и размеры. Перед заказом сверьте маркировку на демонтированной крестовине и посадочные размеры вала, втулки под сальник и отверстий крепления. Расхождения по длине вала (116/116,4/117/120 мм) требуют обязательной сверки с вашей деталью.

Комплектация в запросе не указана; уточняйте у продавца, входит ли крестовина отдельно или в ремонтном наборе. Подшипники, сальник и крепёж (болт М10) в комплект не входят, если иное не указано продавцом.

Замена подшипников и сальника. При установке новой крестовины обязательно замените подшипники 6205/6206 и сальник 37×66×9,5/12. Старый сальник с коррозией на посадочной поверхности быстро выведет из строя новую крестовину.

Тип бака. В машинах LG с неразборным баком замена крестовины требует распила бака и последующей герметизации либо замены бака в сборе. Учитывайте это при планировании ремонта.

Равномерная затяжка. Крепёж затягивается по диагонали, чтобы избежать перекоса крестовины, биения барабана и протечек.

7. Рекомендации по установке
Обесточьте машину и перекройте подачу воды.

Снимите верхнюю и заднюю панели, отсоедините провода и патрубки, извлеките бак с барабаном.

Демонтируйте шкив и открутите болт крепления шкива (М10).

Разъедините бак (если конструкция разборная). Для неразборного бака — аккуратно распилите по технологическому шву.

Удалите старую крестовину, очистите посадочные поверхности от коррозии и загрязнений.

Установите новые подшипники и сальник, затем новую крестовину.

Затяните крепёж крестовины равномерно по диагонали, без перекоса.

Соберите узел в обратном порядке; при распиле бака — герметизируйте шов, установите шкив и все снятые элементы.

Проверьте барабан вручную — вращение должно быть плавным, без люфта и заеданий.

Выполните тестовый запуск без белья на средних и высоких оборотах, проверьте отсутствие посторонних звуков, вибрации и протечек.
