Клапан впускной Candy 41032538 - компонент для стиральных машин, который Вы можете купить по низкой цене с доставкой по всей России в нашем интернет-магазине zip-components.
Если Вы затрудняетесь с выбором клапаны воды (кэны), то воспользуйтесь помощью любым удобным способом (Чат, телефон, email, форма для подбора). Наши менеджеры помогут подобрать Вам клапаны воды (кэны) по оригинальному каталогу запчастей.
Мы имеем прямые контракты на поставку запасных частей для стиральных машин и можем предложить более выгодную цену на такой товар, как - клапан впускной candy 41032538, чем конкуренты. Воспользуйтесь кнопкой "Нашли дешевле?", если Вы нашли более выгодное предложение в интернете. Мы снизим стоимость товара.
1. Краткое описание

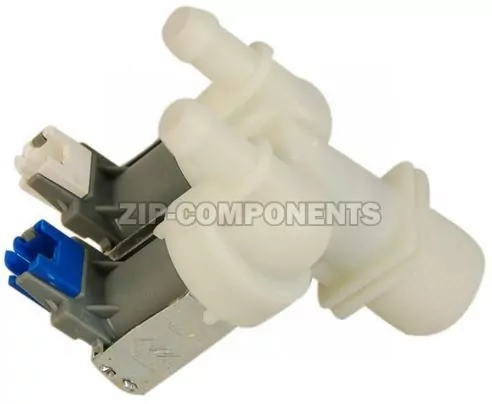

Двухсекционный электромагнитный заливной клапан для стиральных машин Candy и Hoover — оригинальная сервисная позиция под кодом 41032538 (Candy/Hoover); в карточках профильных магазинов производитель исполнения значится TP (Италия). Конфигурация — 2W×180: два независимых канала с двумя катушками, выходы направлены прямо (180° к входу); вода из заливного шланга через клапан распределяется в отсеки диспенсера по команде модуля управления. Вход — резьба под заливной шланг 3/4″; выходы — соски: в карточках значится 10,5 мм (замеры каталогов запчастей) и 10 мм (карточки розницы), а карточка демонтажа даёт Ø12 мм — след разных методик замера или партий (см. «Важно»). Отличительный признак позиции — клеммы подключения под фишку с шагом 2,5 мм («разъем РАСТ 2,5»); в фирменном каталоге Candy разъёмы значатся как защищённые быстросъёмные (protected push connectors). Напряжение 220–240 В, 50/60 Гц, полярности нет; максимальная температура залива в карточках значится 90 °C (у карточек розницы — 60 °C, см. «Важно»). Крепление — на одном-двух саморезах, крепёж пластиковый или металлический; магнитная катушка съёмная, переставляется в зависимости от места установки. Вес около 150 г без упаковки (до 210–300 г с упаковкой). Клапан нормально закрытый: без питания закрыт, открывается при подаче напряжения на катушку. Применяемость широкая: карточки профильных магазинов дают сотни машин Candy и Hoover — от моделей с загрузкой 3,5 до 9 кг. Замена несложная.
2. Назначение и применение
Заливной (впускной) клапан — электромагнитный затвор на входе воды в машину: при подаче напряжения на катушку электромагнит открывает канал, вода через систему распределения моющих средств идёт в отсеки дозатора и далее в бак; при снятии напряжения клапан закрывается автоматически. Два канала позволяют раздельно направлять воду в секции диспенсера — по программе залива (стирка и полоскание/кондиционер). Ставится на машины Candy и Hoover как штатная позиция 41032538. Подходит для замены вышедшего из строя клапана — при котором машина не набирает воду вообще или набирает слишком медленно, не работает один из двух каналов, вода продолжает поступать после снятия управляющего напряжения, выдаёт ошибку набора воды или пропускает воду через корпус и соединения.
3. Основные характеристики
Артикул: 41032538 (Candy)
Производитель исполнения: TP (Италия)
Бренд техники: Candy; применимость значится и для Hoover (одна сервисная группа Candy/Hoover)
Тип: электромагнитный заливной (впускной) клапан (КЭН), 2-ходовой
Конфигурация: 2W×180 — 2 катушки, 2 выхода, угол между входом и выходами 180° (прямой)
Вход: резьба под заливной шланг 3/4″
Выходы: соски — в карточках значится 10,5 мм (каталоги запчастей), 10 мм (карточки розницы) и 12 мм (карточка демонтажа); см. «Важно»
Подключение: клеммы под фишку, шаг 2,5 мм («разъем РАСТ 2,5»); в каталоге Candy значатся как защищённые быстросъёмные разъёмы; полярности нет
Напряжение: 220–240 В, 50/60 Гц
Максимальная температура залива: 90 °C (в карточках розницы значится 60 °C — см. «Важно»)
Режим: нормально закрытый — без питания закрыт, под напряжением открыт
Крепление: на одном-двух саморезах, крепёж пластиковый (ПВХ) или металлический
Катушки: магнитная катушка съёмная, переставляется в зависимости от места установки
Вес: около 150 г без упаковки; с упаковкой — до 210–300 г
Материал: пластик, металл (корпуса катушек), резина
Загрузка машин: 3,5–9 кг (по перечням карточек)
Комплектация: клапан, 1 шт.
Применимость: стиральные машины Candy и Hoover (см. раздел 5)
Подтверждённые аналоги (реальные номера): 09201344, 41020418, 41022972, 41032538, VAL026CY
4. Признаки неисправности
Машина не заливает воду или заливает очень слабо — обрыв катушки или заклинивший шток; клапан подлежит замене.
Вода льётся в машину при выключенной программе — клапан не перекрывается: залипшая мембрана или износ седла, срочная замена (риск перелива).
Вода поступает только по одному из двух направлений — не открывается один из двух каналов: катушки равноправны, выходит из строя часто только одна.
Машина выдаёт ошибку набора воды при исправном шланге и фильтре — клапан не открывается по команде модуля.
Подтекание воды через корпус клапана, следы влаги на задней стенке под крышкой — трещина корпуса или износ уплотнений.
Уточняющий момент: перед заменой проверьте подачу воды, заливной шланг, входной сетчатый фильтр, проводку и управляющую цепь (чек-лист карточки профильного сервиса). Прозвоните обе катушки мультиметром — норма сопротивления исправной катушки 220-вольтовых клапанов 2–4 кОм; обрыв или ноль — катушка неисправна. Если клапан цел, проверьте модуль управления и прессостат.
5. Совместимые модели (список может быть неполным)
Candy — серии CO/COS (карточки профильных магазинов): CO41062D1S, COS105DF16S, COS105DF216S, COS105F236S, COS105F36S, COS125D16S, COS125DLS
Candy — серии CSTG, CTD, CTDF: CSTG270L1, CSTG282DM1, CSTG283DM1; CTD106601, CTD106607S, CTD1066101, CTD1066207S, CTD107607S, CTD1076207S, CTD116516S, CTD1165216S, CTD120701, CTD120703S, CTD120837, CTD126212, CTD126607S, CTD1266207S, CTD1266284, CTD126684, CTD126712S, CTD1276286S, CTD127686S, CTD1365216S, CTD1365S, CTD146247, CTD146286S, CTD146601, CTD146603S, CTD1466101, CTD1466203S, CTD1466284, CTD146684, CTD866, CTD86607S, CTD866207S, CTD876607S, CTD8766207S; CTDF100701, CTDF100703S, CTDF100837, CTDF120747, CTDF130647
Candy — серии CT, CTF: CT10961TXTS, CT1096TXTSY, CT12961TXT16S, CT1296TXTSY, CT14961TXT01, CT14961TXT86S, CT14961TXTS, CT149686TXTSY; CTF100518S, CTF100584, CTF100603S, CTF105501, CTF105518S, CTF105537, CTF105547, CTF110547, CTF115547, CTF120547, CTF120603S, CTF120647, CTF1206S47, CTF65518S, CTF80506S, CTF80606S, CTF81612, CTF85501, CTF85537, CTF95501
Candy — серии CTG, CTH, CTI: CTG105103S, CTG105601, CTG1056101, CTG1056103S, CTG1056137, CTG105637AA, CTG1056SY, CTG105SY, CTG11561LE16, CTG1156LIMITED, CTG116147, CTG116247, CTG11647, CTG11661GOLD, CTG1166GOLD, CTG122647, CTG1226L47, CTG125103S, CTG125184, CTG1256103S, CTG1256137, CTG125637AA, CTG1256L01S, CTG1256SY, CTG12584, CTG125SY, CTG126147, CTG12647AA, CTG1276147, CTG127647AA, CTG132584, CTG132647, CTG135647, CTG136147, CTG13647AA, CTG13947, CTG139647, CTG142647, CTG145184, CTG1456116S, CTG1456SY, CTG14584, CTG146147, CTG14647AAA, CTG8501, CTG85101, CTG856106S, CTG85612S, CTG856SY; CTH1076106S, CTH1076SY, CTH127601, CTH1276107S, CTH1276SY, CTH14647AAA, CTH147601, CTH1476103S, CTH1476137, CTH147637AAA, CTH1476SY; CTI910ARG
Candy — серия CTY: CTY100584, CTY10147AA, CTY103104S, CTY103507AA, CTY1035101S, CTY104103S, CTY1046103S, CTY1046SY, CTY1047AA, CTY104SY, CTY10501S, CTY110584, CTY11147, CTY113SY, CTY1147, CTY114SY, CTY1246103S, CTY1247AA, CTY1347AA, CTY6504S, CTY80501, CTY805101, CTY83507AA, CTY835106S, CTY835137, CTY83537AA, CTY84103S, CTY84SY, CTY8546106S, CTY854612S, CTY8546SY, CTY93137S, CTY935101S, CTY935SY, CTY93SY
Candy — прочие серии: DTL102031, DTL60031, DTL82031, DYT8104D01S, DYT8104D37; EVO41072D1S, EVO41263DW66, EVO41272D1S, EVO41273DW1, EVO41274LW1S; EWZ4106D; FL70E1
Candy — серии GO, GOFS: GO408506S, GO408601, GO4105116S, GO410516S, GO410601, GO41060D166, GO41060DJL, GO41060DS166, GO4106116S, GO410616S, GO41062D16S, GO41062D2, GO41062DLS, GO410647, GO41064D116S, GO41064D16S, GO4106DF16S, GO4106DF2, GO4106DFLS, GO4106TXT07S, GO4107DF16S, GO4107DFLS, GO4107DFUK, GO412616S, GO41262D01, GO41262D16S, GO41262D216S, GO41262DLS, GO41264D01, GO41264D16S, GO4126DF16S, GO4126DF216S, GO4126DFLS, GO4126TXT16S, GO41272D16S, GO41272DLS, GO41274L16S, GO41274LLS, GO4127DF89S, GO4127DFLS, GO413647, GO414680, GO461147, GO4755JL, GO48501, GO4D10766, GO4DF86166, GO4DS10766, GO4F08501S, GO4F08601S, GO4F10616S, GO4F106216S, GO4F106LS, GO4F106UK, GO4L12766, GO4LS12766; GOFS26280, GOFS262S180, GOFS27280, GOFS272L80, GOFS272S80
Candy — серия VITA (карточка каталога запчастей): VITA G170T/1-S (31006656), VITA G362T/1-S (31006460), VITA G372TM/1-S (31006459), VITA G374TM/1-S (31006458), VITA G374TM-7 (31007065), VITA G3H73TM-47 (31007055); также CTY 12-47 AA (31001289)
Hoover (карточки каталогов запчастей; списки старых моделей с индустриальными кодами): HNFT S384TAH-47 (31007709), HNFT S384TAH-S (31007570), HNFTSP382TAH-84 (31003404); CTY 10/1-47 AA (31001913), CTY 10-47 AA (31000949), CTY 13-47 AA (31001453), CTY 835-37 AA (31001416), CTY 835-07 AA (31001318), CTY 1035-07 AA (31001317), CTG 1056-37 AA (31001417), CTG 1256-37 AA (31001418), CTG 126-47 AA (31001452), CTG 1276-47 AA (31001451), CTG 136-47 AA (31001290), CTG 146-47 AAA (31001454), CTH 146-47 AAA (31001291), CTH 1476-37 AAA (31001420), OHT 711.6-37 AA (31001128), OHTC 9/1 AA-37 (31001945), OHNT 7.6-37 AA (31001127), OHNT 9.6-37 AA (31001130), OHNT 11.6-37 AA (31001129), OHNT 14.6-37 AAA (31001125), OHNT 1106 AA (31001446), HTV 714.6 SY AAA (31001392), HTV 714.6-84 AAA (31001458), HTV 914.6 SY AAA (31001391), HNT 513-84 AA (31001165), HNT 514.6-47 AAA (31001331), HNT 514.6 SY AAA (31001394), HNT 5146-80 AAA (31001373)
Прочие исполнения с индустриальными кодами группы (список карточки; подбор по OEM снятого клапана): AHD 127V/1-80 (31005351), TW-6011AV(W) (31004796), TW-6011AS(W) (31005296), TW-7011AM(W) (31005244), TW-7011AV(W) (31004798), TW-7011AV(S) (31004797), KRW50T810CA (31003180), KRW50T880CA (31003179), KRW-60T3-10CA (31002866), KRW-60T6-10CA (31002865), KRW-60T8-10CA (31002864), EVO4 1273DW/1 (31004020), EVO4 1274LW/1-S (31004171), EVO4 1274LW3/1-S (31005771), XQG60-EF (31004064), XQG70-EF (31004065), XQG70-10A29S (31006270), XQG65-10A39W (31006279), XQG70S-B11D (31006316)
Каталог применимости может включать дополнительные модели и модификации — перечень заявлен как неполный: одна из карточек декларирует 670 машин, полный ряд Candy и Hoover исчисляется сотнями исполнений с индустриальными кодами (31000…–31007…). В карточках значится загрузка барабана от 3,5 до 9 кг. Для точного подбора рекомендуется использовать полное обозначение модели вместе с 8-значным Product Code (формулировка карточки профильного сервиса). Перед покупкой сверьте код (41032538), число каналов (два), расположение выходов (180°), диаметр сосков, питание (220–240 В), форму разъёмов и крепление с демонтированной деталью.
6. Важно
Диаметр выходов в карточках расходится: 10/10,5 и 12 мм — главный признак подбора. Карточки каталогов запчастей дают «два выхода Ø10,5 мм», карточки розницы — «сосок Ш10 мм», карточка демонтажа — Ø12 мм. Это след разных методик замера (по сужению конуса и по цилиндрической части) и, возможно, разных партий: замерьте трубки, на которые садятся выходы, штангенциркулем и сверьте с демонтированным клапаном — «на глазок» здесь не работает.
Температура залива в карточках расходится: 60 и 90 °C. Карточка профильного магазина значит «максимальная температура 90 °C», карточки розницы — «подача воды до 60 °C». Залив в стиральной машине холодный или смешанный, но при заказе сопоставляйте с маркировкой на демонтированной детали.
Клеммы под фишку с шагом 2,5 мм — конструктив позиции. В карточках значится «разъем РАСТ 2,5» (шаг 2,5 мм), в фирменном каталоге Candy — «защищённые быстросъёмные разъёмы» (protected push connectors). При замене фотографируйте положение разъёма и порядок проводов, осмотрите фишку на подгорание и люфт — окисленные контакты дают те же симптомы, что и неисправный клапан.
Пять кодов — одна позиция; альтернативный номер подтверждён фирменным каталогом Candy. 41032538 — основной оригинальный код Candy/Hoover; 41020418 значится подтверждённым альтернативным номером (поле Alternative Part Numbers фирменного каталога Candy), 09201344 и 41022972 — коды взаимозамен из карточек, VAL026CY — общий код позиции в каталогах запчастей. При заказе по любому из них вы получите клапан 2W×180 с фишкой на 220–240 В; посадку, соски и разъём сверяйте с демонтированной деталью.
Оба выхода одинаковы, каналов два — одноканальный узел не заменит. В перечнях значится «2 WAYS» — два управляемых канала; по карточке профильного сервиса, у Candy существуют внешне похожие двухканальные клапаны с другими OEM и вариантами электрического подключения, и одного совпадения обозначения 2W×180 для подбора недостаточно: сверяйте OEM снятой детали.
Производитель исполнения — TP (Италия); оригинальность — в коде Candy/Hoover. Карточки значат производство TP (Италия) при сервисном коде Candy: это штатная схема «оригинал бренда = деталь стороннего поставщика». Ориентируйтесь на код и маркировку на самой детали.
Катушки и крепёж съёмные — упрощает замену. Магнитная катушка значится съёмной и переставляется в зависимости от места установки; фиксация — на одном-двух саморезах, крепёж ПВХ или металл. При несовпадении посадки крепёжный узел можно переставить со старого клапана.
Загрузка 3,5–9 кг — косвенный ориентир. Деталь закрывает и узкие, и полноразмерные машины перечня; это ориентир при подборе по марке, но не замена сверке OEM.
Клапан и прессостат проверяются вместе. Симптомы «не заливает» и «ошибка залива» дают и неисправный датчик уровня: перед покупкой нового клапана прозвоните катушки и проверьте прессостат.
Все работы — только на обесточенной машине с перекрытой подачей воды: клапан стоит в узле под давлением сети водоснабжения. При отсутствии опыта обратитесь к мастеру по ремонту стиральных машин.
7. Рекомендации по установке
Перекройте подачу воды, отключите машину от сети.
Снимите верхнюю крышку — клапан стоит у входа заливного шланга на задней стенке.
Сфотографируйте подключение фишки к катушкам и подводку трубок к двум выходам: полярности нет, но порядок разъёмов и линий при сборке удобнее восстановить по снимку.
Отсоедините заливной шланг от входа, снимите фишку, открутите крепёж (один-два самореза) и извлеките старый клапан.
Осмотрите шланг залива и его фильтр-сеточку: забитая сетка даёт те же симптомы «вода не заливается», что и неисправный клапан; при необходимости очистите.
Установите новый клапан 41032538 на штатное место, закрепите саморезами, подключите фишку по фотографии, штуцеры — к своим трубкам, заливной шланг — на вход; уплотнительную прокладку шланга проверьте на целостность. Если соски новой детали отличаются от старых по диаметру — не ставьте «на натяг», подберите исполнение под ваши трубки.
Проверьте герметичность стыков до включения машины: подайте воду и осмотрите соединения на подтёки.
Запустите короткую программу: залив должен идти по команде модуля, при паузах клапан полностью перекрывать воду, оба канала отрабатывать по программе, капель из-под задней панели быть не должно. При отсутствии опыта обратитесь к мастеру.
